Самолет Лa-5 был, несомненно, значительным достижением отечественной авиации, но появился он с некоторым опозданием. К тому времени у противника имелся истребитель Мессершмитт Bf 109G-2 сначала "пятиточечный", а затем облегченный "трехточечный" - с пушкой и двумя пулеметами. Мощность мотора "Мессершмитта" возросла, значительно улучшилась не только горизонтальная, но и вертикальная скорость.

Испытания Bf 109G-2 в НИИ ВВС и дальнейшие бои под Сталинградом показали почти полное превосходство немецоких самолетов, за исключением горизонтального маневра, над Ла-5, особенно на высотах до 3000 м.

"Воздушные бои" в НИИ ВВС между самолетами Ла-5Ф и Bf 109G-2 и G-4 показали, что первый имел преимущество в скороподъемности и радиусе виража до высоты 6000 м, заходя в хвост немцам через три-четыре виража (время виража на высоте 1000 м у Ла-5 и Ла-5ФН - 19 секунд, у Bf 109G-2 - от 20 до 21,5 секунды). Не уступал Ла-5Ф "Мессершмитгам" и в боях на вертикалях, но здесь преимущество до высоты 3000 м было на стороне более опытного и инициативного пилота. Не хуже обстояло дело и в бою с самолетами FW 190A-4 и А-5. Истребитель Ла-5Ф и здесь мог постоять за себя.

Летом 1943 года в ходе боев на Курской дуге применялись уже целые соединения истребителей FW 190. Тогда же в руки советских специалистов попал FW 190А-4, который принадлежал 54-й эскадре. Из-за неотрегулированного синхронизатора в период боя оказались простреленными лопасти воздушного винта. Машина, лишенная тяги, совершила вынужденную посадку, и ее срочно доставили в Научно-испытательный институт ВВС РККА (НИИ ВВС).

Самолет, восстановленный специалистами опытного завода института к августу, был основательно исследован как на земле, так и в воздухе.

Ведущими по машине были инженер П. Оноприенко и летчик института Ю.А. Антипов.На самолете стояли два синхронных пулемета MG-17 калибра 7,92 мм с боезапасом по 900 патронов на ствол, две синхронных 20-миллиметровых пушки MG-I5I с общим боекомплектом 560 патронов и два крыльевых орудия MG-FF. Кроме этого, по одному орудию MG-FF ("Эрликон") калибра 20 мм с боезапасом по 60 патронов были установлены в консолях крыла. В итоге секундный залп FW 190А-4 (4.93 кг/с) в 2,8 раза превышал аналогичный параметр двухпушечного истребителя Ла-5 (1,76 кг/с). Испытания показали, что самолет FW 190А-4 был сильно перетяжелен. Его скороподъемность и горизонтальная скорость уступали отечественным истребителям. В горизонтальном полете самолет устойчив, но полет с брошенной ручкой был невозможен из-за отсутствия управляемых триммеров.При выполнении фигур высшего пилотажа, особенно в вертикальном маневре с набором высоты, летчик испытывал значительные нагрузки от руля высоты. Управление же элеронами было очень легким и эффективным во всем диапазоне скоростей полета.

В горизонтальном полете самолет был устойчив по всем трем осям, однако продолжительный полет с брошенной ручкой был невозможен из-за отсутствия управляемых триммеров. Наиболее уязвимыми на самолете посчитали топливные баки, хотя и протектированные, но не имевшие бронезащиты, и пилот при атаках с боков, сверху и снизу был легко уязвим. Самолет имел также большие разбег и пробег и высокую скорость планирования, что усложняло взлет и посадку. Круговой обзор верхней полусферы был отличный, но обзор вперед несколько ограничен из-за низкой посадки летчика. Стекло фонаря искажений не давало. Полная автоматизация управления всеми агрегатами винтомоторной группы, управления огнем и контроля работы вооружения значительно облегчала работу летчика и позволяла сосредоточить все внимание на ведении боя.

Летчик управлял силовой установкой, лишь перемещая соответствующий рычаг двигателя, а все остальные его параметры регулировались автоматически. Но по высотно-скоростным и маневренным характеристикам он явно уступал советским истребителям, в том числе и Ла-5ФН. Однако, надо отмстить, что в ходе учебных боев в мирном небе Подмосковья летчики "Лавочкиных" летали с закрытым фонарем кабины, створки радиаторов, температура масла и двигателя находились в наивыгоднейшем положении. Строевым пилотам в воздушном бою, как правило, было не до этого, что значительно снижало летные данные самолетов. Но и в этом случае превосходство оставалось на стороне истребителей Лавочкина. "Мощный двигатель немецкогоистребителя Fw 190, - рассказывал летчик-фронтовик П.М. Бойков, - обеспечивал ему высокую скорость, но в полете он тяжел и инертен. Для компенсации этою недостатка фашисты создавали смешанные группы. "Фокксры", как правило, ходили ниже и охотно навязывали бой нашим истребителям на встречных курсах, a самолет Bf 109, находясь выше, атаковал сверху с задней полусферы. Излюбленный тактический прием фашистских пилотов".

Что касается советского истребителя, то, по словам летчика 71-го авиаполка КБФ А.И. Рязанова: "Ла-5 вообще-то был очень хорош - очень строг при взлете и посадке, но в воздухе, наоборот, очень прост и легко удерживался, легко выходил из штопора...Сложность Ла-5 заключалась в том. что при левом вращении винта при посадке давление на левую стойку шасси становилось больше. Даже находясь в воздухе перед посадкой, при падении скорости надо было очень умело удерживать самолет. Бывали случаи, что самолет просто переворачивало на посадке".

Появление на фронтах Великой Отечественной истребителя FW 190A-8 с более мощным двигателем не дало особых преимуществ в маневренности перед самолетом Ла-5ФН. К тому времени господство в воздухе было на стороне Советского Союза, а появлениесамолета Ла-7 еще больше усилило эту разницу. В то же время не следует забывать, что пре-имущество истребителя в высотно-скоростных характеристиках и маневренности машины, является необходимым, но не обязательным условием победы в воздушном бою. По-прежнему решающим фактором является опыт и инициатива летчика.

Большое влияние на тактику воздушного боя и управление им во Второй мировой войне оказало радио. Радиосвязь в истребительной авиации в начале войны была большой редкостью и только на новых типах самолетов. С августа 1942 года все самолеты, покидавшие заводские аэродромы, комплектовались радиоприемниками РСИ-4А, а каждый третий - радиостанциями РСИ-4. По своему конструктивному исполнению это были примитивные устройства с ручной настройкой, работавшие в диапазоне волн частотой до 3,15 мГц. По этой причине трудно было защитить радиостанцию от всевозможных помех, главным источником которых на самолете было электрооборудование двигателя. Вдобавок РСИ-4 была присуща нестабильность рабочей частоты. Постоянные "уход волны" и треск в телефонах летчиков не только сильно затрудняло управление боем, но и порой делало его невозможным. Поэтому нередки были случаи, когда на отечественные истребители устанавливали трофейные радиостанции.В отличие от советских средств связи немецкие приемо-передающие радиостанции имели несколько каналов на фиксированных частотах. Кварцевых генераторов тогда не было, и добиться этого удалось, создав, так называемые высокостабильные параметрические генераторы. Немецким радиостанциям не страшны были никакие помехи, поскольку работали они на волнах окодо 40 мГц.

Краткое техническое описание истребителя Ла-5

Ла-5 - деревянный низкоплан. Основным материалом для изготовления стала сосна. Для полок коробчатых лонжеронов крыла и некоторых шпангоутов использовали дельта-древесину. Деревянные детали планера склеивали смоляным ВИАМ-Б-3 или карбамидным клеем КМ-1.
Крыло - двухлонжеронное, состоящее из центроплана и двух отъемных частей (консолей), набиралось из двояковыпуклых несимметричных профилей NACA-230I6 и NACA-23010 относительной толщиной 16 и 10% соответственно и технологически делилось на центроплан и консоли. Между лонжеронами центроплана находились выклеенные из фанеры два кессона для топливных баков.Силовой набор центроплана Ла-5 включает десять нервюр, преимущественно деревянных, за исключением торцевых, изготовленных из металла. Эти нервюры имели трубу, связывавшую оба лонжерона, и проходившую сквозь передний лонжерон. Труба предназначалась для крепления основной опоры шасси. В носовой части центроплана находились выемки - купола, предназначенные для уборки колес шасси. Обшивка крыла между лонжеронами - фанерная, носка - выклеена из шпона.

Силовой каркас каждой консоли помимо лонжеронов включает 15 нервюр ферменного типа, концевого обвода и набора стрингеров. Обшивка консолей крыла между лонжеронами - фанерная, переменной толщины, а носка - выклеена из фанеры. В промежутках между первой и седьмой нервюрами консолей между лонжеронами вклеен кессон под топливные баки.Консоли крыла имели угол поперечного V=5° по нижней кромке заднего лонжерона На истребителях Ла-5ФН тип "41" завода N9 21, начиная с 1944 года, в центроплане и консолях крыла устанавливали металлические лонжероны. К консолям с фанерной обшивкой крепились автоматические предкрылки, щитки-закрылки типа "Шренк" и элероны типа "Фрайз" со 100-процентной весовой и осевой аэродинамической компенсацией. Элероны имеют дюралюминиевый каркас, обшитый перкалью. На левом элероне имелся триммер.

Щитки-закрылки расположены между фюзеляжем и элеронами. В разъеме крыла сделан разъем для щитков. Подвеска - петлевая. Главный профиль, нервюры и обшивка щитка - из дуралюминия. Управление щитками - гидравлическое. В убранном положении щитки-закрылки запираются шариковым замком подъемника. Концевые предкрылки выполнены клепаными из дуралюминия. Механизм автоматического открывания предкрылка - коромыслового типа и состоит из двух качалок с ограничителем. Для сравнения квадратный метр деревянного крыла самолета Ла-5ФН выпуска 1943 года весил 23,8 кг, а у цельнометаллического Bf 109G-2 - 22 кг. Фюзеляж состоял из металлической передней фермы и деревянного монокока, выполненного за одно целое с килем. Его каркас состоял из четырех лонжеронов и 15 шпангоутов. Фюзеляж наглухо соединен с центропланом крыла четырьмя стальными узлами.

Кабина пилота закрыта фонарем, состоявшим из козырька и сдвижной части, стопорящейся в открытом и закрытом положениях. На шпангоуте за кабиной летчика установлена бронеплита толщиной 8,5 мм.Горизонтальное оперение - свободнонесущее, стабилизатор - двухлонжеронный, цельнодеревянный с фанерной работающей обшивкой. Стабилизатор состоял из двух половин, крепившихся к силовым элементам хвостовой части фюзеляжа. Руль высоты с триммером имел дюралевый каркас, обшитый полотном, и также состоял из двух половин.Шасси - убирающееся трехопорное с хвостовым колесом. Основные опоры имели масляно-пневматические амортизаторы. Основные колеса размером 650x200 мм имели воздушно-камерные тормоза. Хвостовая свободно ориентирующаяся опора, закрепленная на 12-м шпангоуте фюзеляжа, снабжена колесом размером 300x125 мм и убирается в фюзеляжную нишу. Уборка и выпуск шасси и хвостового колеса осуществляется с помощью гидропривода.

Шасси в убранном положении фиксируется с помощью замков, открытие и закрытие которых осуществляется с помощью гидравлики. При аварийном выпуске шасси замки открываются вручную с помощью тросовых тяг. Шасси и костыль в выпущенном положении автоматически запираются жидкостью, заполняющей подъемники и дополнительно: основные опоры - механическим шариковым, а костыль - механическим штыревым замками.Амортизаторы шасси и костыля - масляно-пневматические. Тормоза колес - воздушно-камерные, дифференциал торможения колес связан с педалями ножного управления.Управление самолетом - смешанное: элеронами с помощью жестких тяг, рулями высоты и поворота - тросовое. Выпуск и уборка щитков-закрылков осуществлялись с помощью гидропривода.Силовая установка состояла из звездообразного двигателя воздушного охлаждения М-82А номинальной мощностью на высоте 2050 м 1540 л.с. при 2400 об./мин (на Ла-5 - М-82Ф, на Ла-5ФН — АШ-82ФН) и трехлопастного винта изменяемого шага ВИШ-105В диаметром 3,1 м с центробежным регулятором оборотов Р-7. Углы установки лопастей винта от 22° (малый шаг) до 51° (большой шаг).

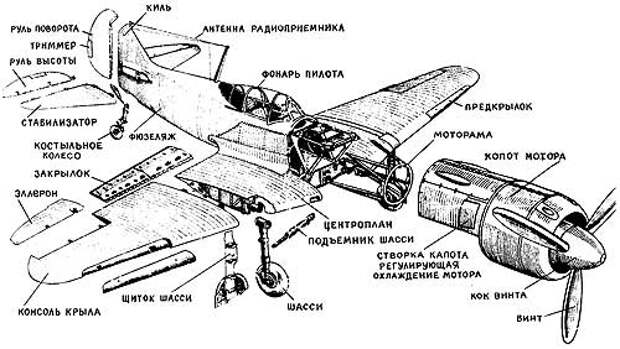

Технологические разъемы самолета ЛА-5

Выхлопные патрубки соединялись в два коллектора реактивного типа. Для регулировки температуры мотора служили лобовые жалюзи, располагавшиеся в переднем кольце капота и две створки по бокам капота за мотором. Сотовый маслорадиатор - под двигателем, в туннеле нижней створки капота. На выходе туннель имел регулируемую заслонку. Мотор запускался сжатым воздухом. Масляный бак емкостью 59 литров размещался в фюзеляже в месте стыка деревянной части и металлической фермы. Горючее объемом 539 литров (390 кг) находилось в трех центро-планных и двух консольных баках (впоследствии центропланные баки для облегчения самолета сняли, сократив общий объем центропланных до 480 литров).

Вооружение состояло из двух синхронных пушек ШВАК (СП-20) калибра 20 мм с общим боекомплектом 340 патронов (иногда самолеты комплектовались 20-миллиметровым орудием и пулеметом калибра 12,7 мм) с пневматическим и механическим перезаряжанием и коллиматорным прицелом ПБП-la. Орудия размешены на металлической ферме фюзеляжа, доступ к ним осуществляется через откидные верхние крышки капота двигателя. Патроны подаются из двух коробок, закрепленных также на металлической ферме фюзеляжа. Управление оружием - пневматическое. Для стрельбы из пушек на ручке управления самолетом имеется гашетка.На самолетах Ла-5ФН устанавливали крыльевые бомбодержатели, рассчитанные на подвеску двух бомб калибра 50 кг или 100 кг. В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих приборов, аптечки, входили коротковолновая радиостанция РСИ-4 (радиопередатчик РСИ-ЗМ1 и приемник РСИ-4А), кислородный прибор и посадочная фара. На самолетах Ла-5ФН устанавливались система нейтрального газа, защищавшая топливные баки от возгорания, а также кислородные приборы КПА-Збис или КП-12. Запаса кислорода хватало для полета в течение полутора часов на высоте 8000 м.

Таблица 1. Основные данные истребителей Гу-82 и Ла-5 производства завода № 21



Основные данные модификаций истребителя Ла-5, выпущенных заводом № 381
