JH-7A многоцелевой ударный истребитель, разработанный китайской фирмой Xian Aircraft Industry Corporation. Представляет собой модернизированную версию истребителя бомбардировщика JH-7.



Самолет JH-7A выполнен по нормальной аэродинамической схеме с высокорасположенным стреловидным крылом, имеющим двойной угол стреловидности.

Экипаж, состоящий из двух человек, размещается по схеме "тандем". Силовая установка состоит из двух ТРДДФ.



О конструктивных особенностях многоцелевого ударного истребитель на страницах ИА «Оружие России» рассказывает фотокорреспондент агентства Алексей Китаев.





Целевое оборудование БРЛС китайской разработки обеспечивает полет в режиме огибания рельефа местности. Имеется увеличенное до 11 число узлов подвески.

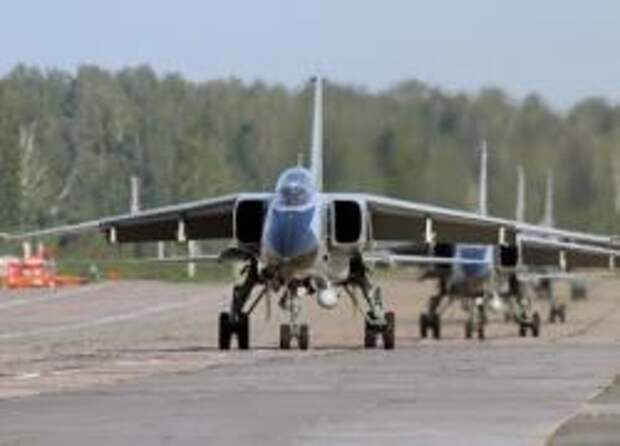

Многоцелевой ударный истребитель ВВС Китая

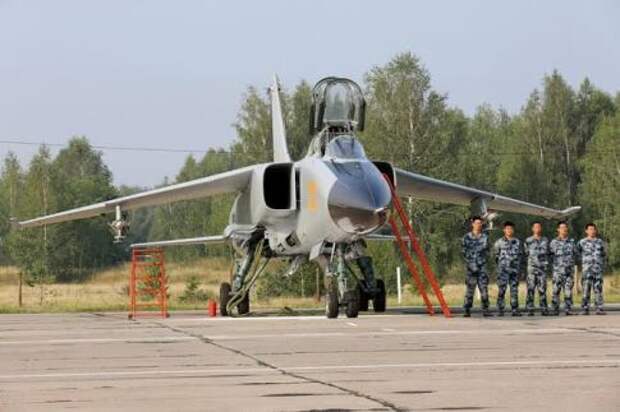

С командой техников



Благодаря новому БРЭО самолет может использовать значительно расширенную номенклатуру вооружения: - управляемые ракеты класса "воздух-воздух" PL-5, PL-8, "воздух-корабль" YJ-8K, противорадиолокационные ракеты Х-31П (YJ-91), обычные, кассетные и управляемые бомбы с лазерным наведением, а так же пусковые установки НУР.



В носовой части самолета находится 23-мм пушка (китайский вариант ГШ-23). Первый прототип самолета совершил полет в июле 2002 года. Также была создана экспортная модификация под обозначением FBC-1.



JH-7A «Летающий леопард»

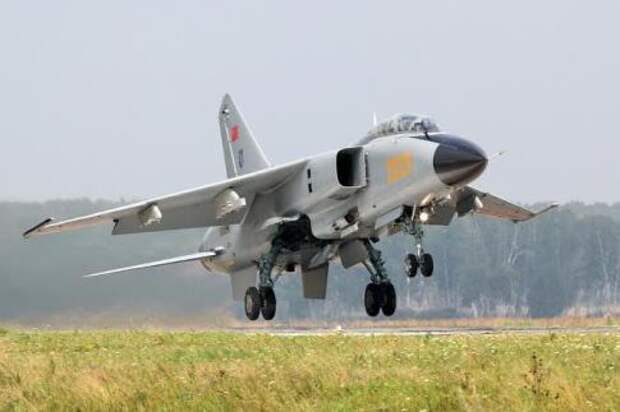

Взлет

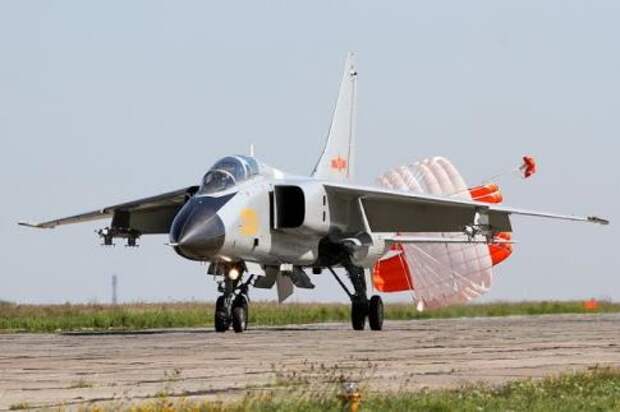

Торможение с помощью парашюта



Основные тактико-технические характеристики истребителя:

• Модификация - JH-7A
• Размах крыла, м - 12.
  80
• Длина, м - 21.00
• Высота, м - 6.22
• Площадь крыла, м2 - 52.30
• Максимальная взлетная масса, кГ -  27500
• Масса топлива, кГ - 6540
• Тип двигателя -  2 ТДДФ Xian (XAE) WS-9
• Тяга , кН - нефорсированная - 2 х 71.29; форсированная - 2 х 138.27
• Максимальная скорость, км/ч - 1800
• Перегоночная дальность, км - 3650
• Боевой радиус действия, км - 1650
• Практический потолок, м - 16000
• Экипаж, чел - 2



Вооружение:

• 23-мм двухствольная пушка Type 23-III (ГШ-23Л) с 300 патронами на пушку
• Боевая нагрузка - 7500 кг на 11 узлах подвески
• Типовая нагрузка включает обычные, кластерные бомбы, и управляемые бомбы с лазерным наведением LS-500J многоцелевые ПУ НУР, или 2 ПКР YJ-8K и/или 2 УР воздух-воздух PL-8 или PL-5B/C/E и 1 ПРЛУР Х-31П (YJ-91)

МОСКВА, ОРУЖИЕ РОССИИ , Алексей Китаев
